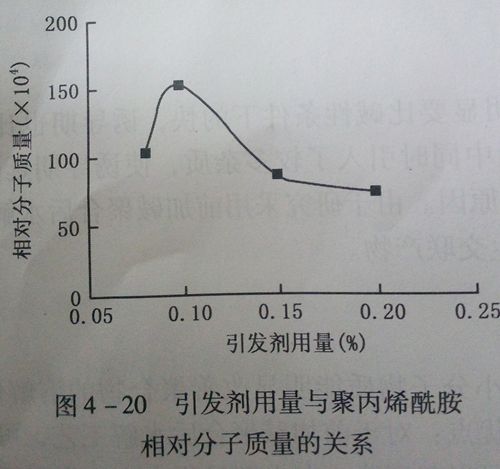

当单体质量分数为15%，温度为25℃，反应时间为2.5h时，引发剂的用量对聚丙烯酰胺相对分子质量的影响，见下图：

　　本反应后水溶液条件下的自由基引发聚合反应，因而引发剂类型及引发剂的浓度对反应产品的质量影响较大。为了便于得到低相对分子质量聚丙烯酰胺，本实验采用氧化——还原体系引发聚合，其主要优势是低温引发，有利于聚丙烯酰胺分子链的增长。结果表明，随着引发剂量的增加，聚丙烯酰胺相对分子质量先呈上升趋势，后呈下降趋势。引发剂作为自由基聚合反应活性中心，引发剂用量过少，反应体系中的引发剂浓度很低，链引发反应很难进行，使反应不完全，残留大量的丙烯酰胺单体;而引发剂用量过高时，反应速度过快，会产生过多的自由基，活性中心也愈多，单体主链增长减少，体系很快由流动态转变成胶体状，聚合物发生交联的几率增加，造成聚丙烯酰胺相对分子质量分布较宽，相对分子质量降低。因此，为了得到高相对分子质量的聚丙烯酰胺，确定引发剂用量为0.10%。
